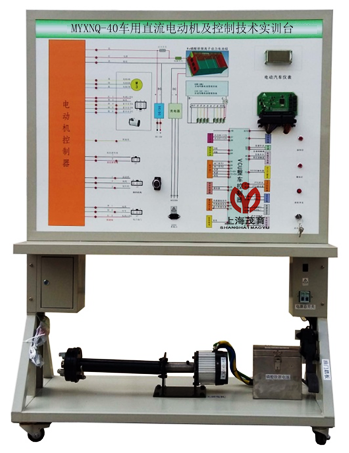

車用直流電動機及控制技術實訓臺,新能源汽車實訓設備
2022-08-02 09:39
二、車用直流電動機及控制技術實訓臺,新能源汽車實訓設備,車用直流電動機及控制技術實訓裝置功能特點：
1、汽車無刷直流電機及控制器的認知；
2、汽車無刷直流電機及控制器的結構及原理；
3、駕駛員的意圖與永磁電機運轉之間的體現；
4、常見故障的設置及考核；
5、配備完整的實驗說明書。
三、車用直流電動機及控制技術實訓臺,新能源汽車實訓設備,車用直流電動機及控制技術實訓裝置規格：
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
▲配備 的汽車職業教育多功能綜合一體機（7寸高清晰彩色液晶觸控屏）教學系統（要求現場演示）。
包含以下功能模塊系統:
一）.故障設置和考核系統
無線觸控屏智能化故障設置和考核系統
觸控操作汽車職業教育多功能綜合一體機”故障設置和考核系統”界面,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
故障設置和考核系統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和
RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
二）汽車檢測與診斷系統模塊：
汽車職業教育多功能綜合一體機與實訓設備連接;
觸控操作汽車職業教育多功能綜合一體機”檢測與診斷系統”界面,可讀取汽車設備故障碼、故障碼清除、讀取車輛數據流、動作測試及特殊功能等。
功能特點:
1、設備系統診斷
2、讀取系統版本信息
3、讀取故障碼
4、清除故障碼
5、讀取數據流信息
6、動作測試
7、特殊功能
8、數據流波形顯示
9、維修資料庫(包含實訓設備原機維修資料,操作使用與實訓指導書)
三）汽車傳感器與執行器波形等檢測及診斷模塊系統
觸控操作汽車職業教育多功能綜合一體機“波形檢測”界面,可實現波形檢測、波形保存、波形分析、三用表等功能。
四、車用直流電動機及控制技術實訓臺,新能源汽車實訓設備,車用直流電動機及控制技術實訓裝置技術規格：
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、設備鋼管：40*40*3mm
4、設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
5、移動腳輪：100*60mm
6、外形尺寸：1200×600×1700mm
五、車用直流電動機及控制技術實訓臺,新能源汽車實訓設備,車用直流電動機及控制技術實訓裝置基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 組合儀表 | 電動汽車專用 | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 1 |
| 6 | 電機控制器 | 與電機配套 | 套 | 1 |
| 7 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 8 | DC-DC轉換器 | 套 | 1 | |
| 9 | HV磷酸鐵鋰離子動力電池組 | 72V20AH | 套 | 1 |
| 10 | 無刷直流電機 | 72V1KW | 套 | 1 |
| 11 | 剎車開關 | 套 | 1 | |
| 12 | 檔位開關 | 電動車專用 | 套 | 1 |
| 13 | 油門控制裝置 | 電動車專用 | 套 | 1 |
| 14 | 直流接觸器 | DZ47 | 套 | 1 |
| 15 | 電源總開關 | 茂育配套 | 套 | 1 |
| 16 | 移動臺架 | 1240×600×1700mm(帶自鎖腳輪裝置) | 臺 | 1 |
| 17 | 保險絲盒 | 茂育配套 | 套 | 1 |
| 18 | 保修卡/合格證 | 茂育配套 | 套 | 1 |
| 19 | 教師手冊 | 茂育配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
