倒車?yán)走_(dá)示教板,倒車?yán)走_(dá)實訓裝置,倒車?yán)走_(dá)實訓設備
2022-07-29 10:17

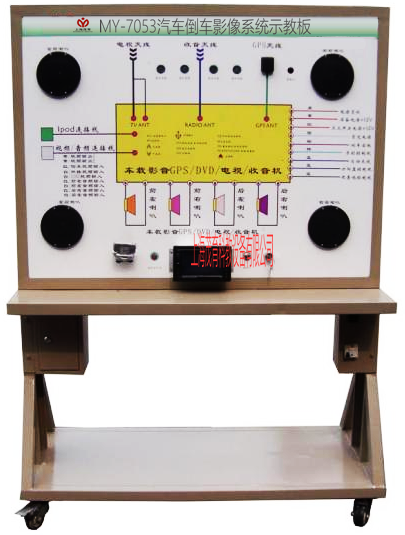

倒車?yán)走_(dá)示教板,倒車?yán)走_(dá)實訓裝置,倒車?yán)走_(dá)實訓設備采用國產通用型汽車倒車?yán)走_(dá)系統（可視型）實物為基礎，充分展示汽車倒車?yán)走_(dá)系統（可視型）的組成結構和工作過程。通過汽車倒車?yán)走_(dá)系統的演示，提高學生對倒車?yán)走_(dá)系統的初步認識，使學生了解倒車?yán)走_(dá)系統起到更直觀更深入的教學目的。適用于學校對中控門鎖及防盜系統理論和維修實訓的教學需要。
1.真實可運行的國產通用型汽車倒車?yán)走_(dá)系統（可視型），充分展示汽車倒車?yán)走_(dá)系統（可視型）的組成結構。
2.操縱倒車開關，進入倒車?yán)走_(dá)工作狀態，雷達探頭感應障礙物距離，當距離變化時，提醒駕駛員注意且可視影像，真實演示汽車倒車?yán)走_(dá)系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車倒車?yán)走_(dá)系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車倒車?yán)走_(dá)系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、倒車?yán)走_(dá)示教板,倒車?yán)走_(dá)實訓裝置,倒車?yán)走_(dá)實訓設備技術參數：
1、外形尺寸：1240×600×1700mm (長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 ；面板1200*900*4mm |
套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 倒車?yán)走_(dá)總成 | 國產通用型（可視型） | 套 | 1 |
| 4 | 雷達探頭 | 全新 | 套 | 1 |
| 5 | 倒車燈 | 全新 | 個 | 2 |
| 6 | 倒車燈開關 | 全新 | 個 | 1 |
| 7 | 移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm (長×寬×高) |
臺 | 1 |
| 8 | 故障模擬與排除裝置 | 茂育 | 套 | 1 |
