汽車空調故障診斷與排除考核實訓臺,汽車空調系統實訓設備
2025-06-21 09:43

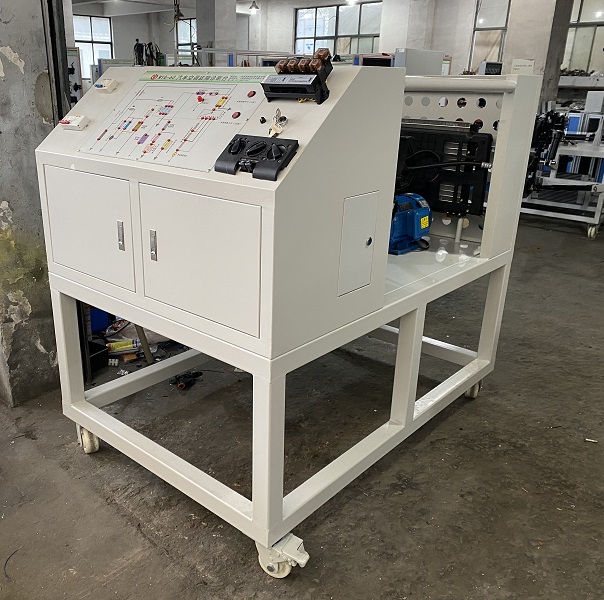

一、汽車空調故障診斷與排除考核實訓臺,汽車空調系統實訓設備,汽車空調故障診斷與排除考核實訓裝置產品概述：
本實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該汽車空調故障診斷與排除考核實訓臺采用汽車空調系統為基礎，充分展示汽車空調系統的組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握空調系統的構造和原理，提高學生對空調系統的初步認識，使學生了解空調系統起到更直觀更深入的教學目的，是各汽車學校對空調系統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的汽車空調系統，充分展示汽車空調系統的組成結構和工作過程。
2、由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車空調系統的工作過程以及工作原理。
3、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車空調系統的工作原理。
4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6、實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8、實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格：
1、外形尺寸：1500×1000×1300mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
3、制 冷 劑：R134a
4、工作溫度：-40℃～+50℃
5、高壓壓力表：0～3.5MPa
6、低壓壓力表：0～1.5MPa
7、三相異步電動機：
8、型 號：YT 100L1-4
9、電 壓：AC 220V/380V
10、功 率：2.2KW
11、轉 速：1420r/min
12、鋼管：40*40*3mm
13、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
14、移動腳輪：120*80mm
