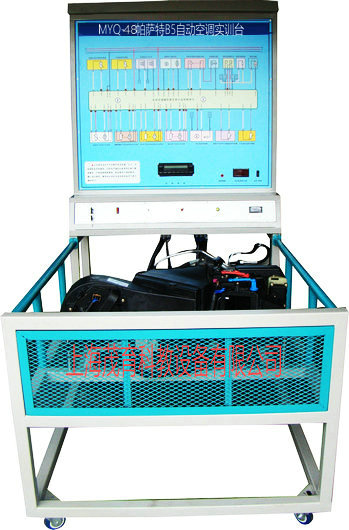

帕薩特B5自動空調實訓臺,帕薩特B5自動空調實訓裝置
2022-07-22 08:48
一、帕薩特B5自動空調實訓臺,帕薩特B5自動空調實訓裝置,帕薩特B5自動空調實訓設備產品概述：
本實訓臺是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用帕薩特B5自動調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握自動空調系統的構造和原理，提高學生對自動空調系統的初步認識，使學生了解自動空調系統起到更直觀更深入的教學目的，是各汽車學校對空調系統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、帕薩特B5自動空調實訓臺,帕薩特B5自動空調實訓裝置,帕薩特B5自動空調實訓設備結構組成：
該設備有三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、OBD診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。
三、帕薩特B5自動空調實訓臺,帕薩特B5自動空調實訓裝置,帕薩特B5自動空調實訓設備功能特點：
1．?dāng)?shù)顯式溫度表顯示車內外溫度；
2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
3．風量及溫度自動工調整；
4．指針式儀表實時顯示高、低壓力值；
5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度；
6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
8．?dāng)?shù)顯式電壓表顯示各傳感器信號；
9．自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。
10．可增裝加熱裝置；
1）外形尺寸：1450×1000×1700mm(長×寬×高)
2）動力：帕薩特B5
3）工作電壓：直流12V(蓄電池：60AH 12V）
4）制 冷 劑：R134a
5）工作溫度：-40℃～+50℃
6）高壓壓力表：0～3.5MPa
7）低壓壓力表：0～1.5MPa
8）鋼管：40*40*3mm
9）面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
10）移動腳輪：120*80mm
