現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀
2022-03-29 15:37
一、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀產品概述：

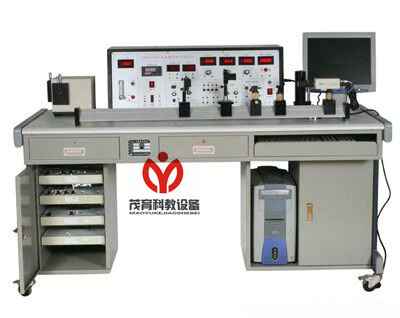

本實驗臺是集光、機、電于一體的多功能實驗系統。系統覆蓋內容廣，可進行光通訊、信息控制、光電檢測中所用的信號源、光電探測器等各類器件原理、特性、性能參數的實驗，還可進行光的傳輸，光電傳感器的應用，光強分析，莫爾條紋計數等一系列光電實驗。實驗系統：采用全自動單色儀來實現光電器件光譜特性的連續測量，實驗結果直接在電腦上用圖形顯示；用CCD攝像法實現莫爾條紋的自動計數測微；用CCD攝像法將單縫衍射圖像采集處理后可實現衍射光強的二維和三維分布顯示。系統采用模塊組合的方式，不同的專業可以有不同的菜單。系統提供了較為開放的電路和光路，為學生更好的理解與掌握原理、正確使用光電器件奠定了基礎，讓學生通過實驗學會合理地選擇傳感器，掌握檢測的原理和方法。適用于光電信息專業、電子信息專業、計量測試專業等的教學實驗。
二、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀技術指標：
二、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀技術指標：
（1）主控制臺、導軌及全自動單色儀
1、主控制臺長900mm，寬300mm，高330mm。
主控制臺提供直流信號源（±12V，±5V，-12V～+12V可調），
恒流源（0～20mA可調），
氣壓源（4～20Kpa可調），
電壓表（量程200mV,2V,20V,200V,2000V），
電流表，頻率/轉速表，光功率計，光照度計，
智能溫度調節儀，標準RS232串口，USB接口。
2、全自動單色儀：
焦 距：150mm
相對孔徑：f/4
掃描范圍：380-1080nm
分 辨 率：0.4nm/mm（435.8nm處，縫寬10μm）
線 色 散：5.4nm/mm
準 確 度：0.25nm
重 復 性：0.1nm
最小步距：0.01nm
焦面尺寸：寬25mm×高10mm
狹 縫：寬度10μm-3mm連續可調
光 柵 臺：光柵轉臺標準配置1200L/mm閃耀光柵
尺 寸：長200mm×寬190mm×高160mm
光電特性分析系統V2.0，RS232串口。
三、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀主要開設的實驗：
1、主控制臺長900mm，寬300mm，高330mm。
主控制臺提供直流信號源（±12V，±5V，-12V～+12V可調），
恒流源（0～20mA可調），
氣壓源（4～20Kpa可調），
電壓表（量程200mV,2V,20V,200V,2000V），
電流表，頻率/轉速表，光功率計，光照度計，
智能溫度調節儀，標準RS232串口，USB接口。
2、全自動單色儀：
焦 距：150mm
相對孔徑：f/4
掃描范圍：380-1080nm
分 辨 率：0.4nm/mm（435.8nm處，縫寬10μm）
線 色 散：5.4nm/mm
準 確 度：0.25nm
重 復 性：0.1nm
最小步距：0.01nm
焦面尺寸：寬25mm×高10mm
狹 縫：寬度10μm-3mm連續可調
光 柵 臺：光柵轉臺標準配置1200L/mm閃耀光柵
尺 寸：長200mm×寬190mm×高160mm
光電特性分析系統V2.0，RS232串口。
三、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀主要開設的實驗：
1.單色儀定標實驗
2.光電基礎知識實驗
3.光電探測器（光敏二極管、光敏三極管、光敏電阻、光電池）特性實驗
4.光電開關實驗（透射式）
5.紅外反射式光電開關實驗
6.光調制解調實驗
7.熱釋電紅外傳感器實驗
8.光電轉速傳感器的轉速測量
9.LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗
10.LED&LD光強空間分布及半值角測量實驗
11.LED&LD光譜特性實驗
12.光電探測器光譜響應度和暗電流測試實驗
13.PMT光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗
14.APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗
四、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀實驗模板：
2.光電基礎知識實驗
3.光電探測器（光敏二極管、光敏三極管、光敏電阻、光電池）特性實驗
4.光電開關實驗（透射式）
5.紅外反射式光電開關實驗
6.光調制解調實驗
7.熱釋電紅外傳感器實驗
8.光電轉速傳感器的轉速測量
9.LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗
10.LED&LD光強空間分布及半值角測量實驗
11.LED&LD光譜特性實驗
12.光電探測器光譜響應度和暗電流測試實驗
13.PMT光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗
14.APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗
四、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀實驗模板：
光電器件實驗（一）
光電器件實驗（二）
光電器件實驗（光開關）
光電器件實驗（光調制）
光電傳感器轉速測量實驗
光照度計模板
可見光光功率計模板
自選增益放大電路
光電倍增管高壓模板
五、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀實驗內容：
光電器件實驗（二）
光電器件實驗（光開關）
光電器件實驗（光調制）
光電傳感器轉速測量實驗
光照度計模板
可見光光功率計模板
自選增益放大電路
光電倍增管高壓模板
五、現代光電特性綜合實驗臺,光電特性綜合實驗臺,傳感器系統實驗儀實驗內容：
☆ 光電基礎實驗
☆ 光電探測器（光敏二極管、光敏三極管、光敏電阻、光電池）特性實驗
☆ 光電開關實驗（透射式）
☆ 紅外反射式光電開關實驗
☆ 光源及光調制解調實驗
☆ 熱釋電紅外傳感器實驗
☆ 光電轉速傳感器的轉速測量
☆ 莫耳條紋計數測微實驗
☆ 單縫衍射光強分析實驗
☆ LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗
☆ LED&LD光強空間分布及半值角測量實驗
☆ LED&LD光譜特性實驗
☆ 光電探測器光譜響應度和暗電流測試實驗
☆ 光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗
☆ APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗
☆ 光電探測器（光敏二極管、光敏三極管、光敏電阻、光電池）特性實驗
☆ 光電開關實驗（透射式）
☆ 紅外反射式光電開關實驗
☆ 光源及光調制解調實驗
☆ 熱釋電紅外傳感器實驗
☆ 光電轉速傳感器的轉速測量
☆ 莫耳條紋計數測微實驗
☆ 單縫衍射光強分析實驗
☆ LED&LD伏安（V/I）特性、電光轉換（P/I）特性實驗
☆ LED&LD光強空間分布及半值角測量實驗
☆ LED&LD光譜特性實驗
☆ 光電探測器光譜響應度和暗電流測試實驗
☆ 光電倍增管特性（暗電流、陰極&陽極伏安特性）測試實驗
☆ APD雪崩光電二極管特性(反向電壓、暗電流、倍增特性)測試實驗
