靜力壓樁機實訓裝置,靜力壓樁機實訓設備,靜力壓樁機實訓臺
2020-09-21 10:14
一、靜力壓樁機實訓裝置,靜力壓樁機實訓設備,靜力壓樁機實訓臺實驗項目
1、機電液傳動各元部件結構及工作原理觀摩。
2、樁機的行走、轉向、及對樁位控制實訓。
3、吊樁作業、吊架旋轉，對樁實訓。
4、夾壓樁的操作實訓。
4、升降壓樁作業操作實訓。
5、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、靜力壓樁機實訓裝置,靜力壓樁機實訓設備,靜力壓樁機實訓臺實驗內容
1、靜力壓樁機械演示控制實驗
1）機電液傳動各元部件結構及工作原理觀摩；
2）通過操縱桿使液壓支腿放下、調整平衡；
3）通過操縱桿使樁機行走→轉向→及對樁位控制實訓；
4）通過操縱桿對加載塊的起吊→碼垛→返回實訓；
5）通過操縱桿對起吊樁→吊架旋轉→對樁的實訓；
6）通過操縱桿對夾樁→壓樁→松樁→返回的操作實訓；
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
三、靜力壓樁機實訓裝置,靜力壓樁機實訓設備,靜力壓樁機實訓臺性能與特點
1、實驗裝置采用冷軋鋼板（并經過噴塑、防腐處理）制作，車架式結構，控制操作于一體。
2、電氣操作控制為側置式，液壓站放置于裝置柜體內，機械臂架起重組合安置于控制柜上部。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

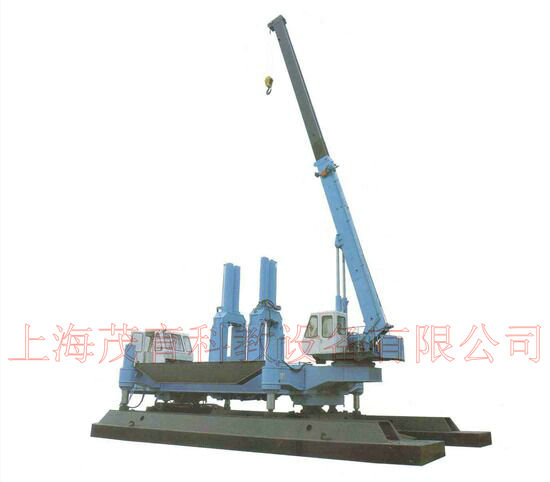

3、靜力壓樁機實訓裝置按實物比例縮小的全金屬結構，實驗時啟動電液傳動系統根據實驗要求模以操作機械進行工作。
4、靜力壓樁機實訓裝置是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
1、電機型號：M3P4H523 功率：0.75KW 轉速：1420r/min
2、油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
3、森立馬變頻帶減速調速電機組合：400W
外形尺寸：1550×1350×2000mm
