電子技能實訓臺實用模擬自然風控制器的制作說明
2021-10-26 10:17一、電子技能實訓臺,電子技能實訓設備,電子技能實訓裝置實訓目的
1、了解時基電路NE555和晶閘管的特性及應用。
2、掌握NE555和晶閘管構成的模擬自然風控制器工作原理。
3、通過本實訓課，進一步熟悉電子電路的裝配、調試、檢測方法。
二、電子技能實訓臺,電子技能實訓設備,電子技能實訓裝置實訓器材
1、萬用表；
2、組裝焊接工具；
3、元器件的配置見表20-1。
表20-1 元器件配置表
三、電子技能實訓臺,電子技能實訓設備,電子技能實訓裝置工作原理
模擬自然風控制器電路工作原理如圖20-1所示，圖中R1、C1為降壓電路，VD1、C2組成半波整流和濾波電路，直流電壓由VD2穩定在7V~8V左右，RP、R3、C3和IC構成間接反饋式無穩態多諧振蕩電路。接通電源后，由于C3兩端電壓不能突變，IC⑥腳、②腳電位≤1/3Vcc，電路置位，③腳輸出高電平，VTH觸發導通，電扇運轉。隨著C3兩端電位的升高，達到2/3Vcc時，電路翻轉，③腳輸出低電平，C3兩端電壓通過⑦腳內部放電，電扇停止運轉。調節RP可改變C3充放電的時間常數，從而改變③腳輸出觸發脈沖的寬度，以控制雙向晶閘管VTH的導通時間。C5、R5是減小VTH每次導通時對負載的沖擊電流。
本裝置設計成插座式，即可供無調速器的電扇使用，也可接入有調速器的電扇。同時還可作為節日彩燈、舞臺燈光的控制使用。
1、組裝
模擬自然風控制器電路PCB板及裝配圖如圖20-2所示。按圖組裝電路，裝配工藝參考以下要求：
（1）電阻、二極管均采用水平安裝，貼緊印制板。電阻的色環方向應該一致。
（3）電解電容器、絳綸電容器盡量插到底，元件底面離印制板最高不能大于4mm。
（4）電位器盡量插到底，不能傾斜，三只腳均需焊接。
（5）集成電路、繼電器、輕觸式按鈕開關底面與印制板貼緊。
（6）插件裝配美觀、均勻、端正、整齊，不能歪斜，要高矮有序。
（7）所有插入焊片孔的元器件引線及導線均采用直腳焊，剪腳留頭在焊面以上（1±0.5）mm，焊點要求圓滑、光亮，防止虛焊、搭焊和散錫。
整機可用珠光有機玻璃粘合而成，或借用其他電子產品的小型塑殼制作。直滑式電位器用螺絲直接安裝在印制電路板上，滑柄是金屬材料的，應套上絕緣塑套。
2、調試
本裝置只要裝配無誤，無須調試即能正常工作。試用時可先用15W、220V白熾燈代替電扇。接入市電后，便可發現白熾燈時亮時滅（表示電扇的運轉與停止）。調整RP可改變白熾燈亮、滅的快慢。本機設計燈亮（電扇運轉）的時間約為7s~18s。燈滅（電扇停止）的時間約為3~13s。調整R2的阻值，可改變電扇的間歇時間。調試正常后，即可接入電扇，觀察實效。
五、實訓報告
將實訓過程及發生的問題、處理結果填入實訓報告。報告格式自擬。
1、了解時基電路NE555和晶閘管的特性及應用。
2、掌握NE555和晶閘管構成的模擬自然風控制器工作原理。
3、通過本實訓課，進一步熟悉電子電路的裝配、調試、檢測方法。
二、電子技能實訓臺,電子技能實訓設備,電子技能實訓裝置實訓器材
1、萬用表；
2、組裝焊接工具；
3、元器件的配置見表20-1。
表20-1 元器件配置表
| 代 號 | 名 稱 | 規 格 | 代 號 | 名 稱 | 規 格 |
| R1 | 電阻 | 68KΩ | C4 | 滌綸電容 | 0.047μF/63V |
| R2 | 電阻 | 220 KΩ | C5 | 滌綸電容 | 0.033μF/400V |
| R3 | 電阻 | 100 KΩ | VD1 | 二極管 | IN4007 |
| R4 | 電阻 | 220Ω | VD2 | 穩壓管 | 2CW1/7.5V |
| R5 | 電阻 | 100Ω 1/4W | VTH | 雙向晶閘管 | 3CTS3/3A600V |
| RP | 電位器 | WHT-0.5-470 KΩ | IC | 時基電路 | NE555 |
| C1 | 滌綸電容 | 0.47μF/400V | XP | 插頭 | 自制 |
| C2 | 電解電容 | 220μF/25V | XS | 接線座 | |
| C3 | 電解電容 | 33μF/16V |
模擬自然風控制器電路工作原理如圖20-1所示，圖中R1、C1為降壓電路，VD1、C2組成半波整流和濾波電路，直流電壓由VD2穩定在7V~8V左右，RP、R3、C3和IC構成間接反饋式無穩態多諧振蕩電路。接通電源后，由于C3兩端電壓不能突變，IC⑥腳、②腳電位≤1/3Vcc，電路置位，③腳輸出高電平，VTH觸發導通，電扇運轉。隨著C3兩端電位的升高，達到2/3Vcc時，電路翻轉，③腳輸出低電平，C3兩端電壓通過⑦腳內部放電，電扇停止運轉。調節RP可改變C3充放電的時間常數，從而改變③腳輸出觸發脈沖的寬度，以控制雙向晶閘管VTH的導通時間。C5、R5是減小VTH每次導通時對負載的沖擊電流。
本裝置設計成插座式，即可供無調速器的電扇使用，也可接入有調速器的電扇。同時還可作為節日彩燈、舞臺燈光的控制使用。

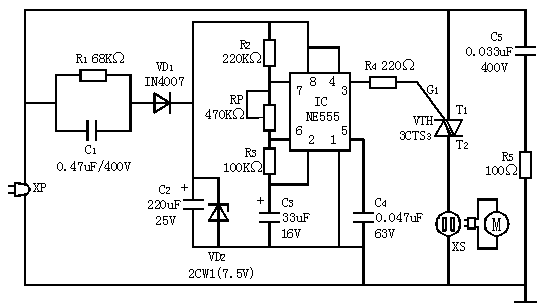

圖20-1 模擬自然風控制器工作原理圖
四、實訓步驟1、組裝
模擬自然風控制器電路PCB板及裝配圖如圖20-2所示。按圖組裝電路，裝配工藝參考以下要求：
（1）電阻、二極管均采用水平安裝，貼緊印制板。電阻的色環方向應該一致。

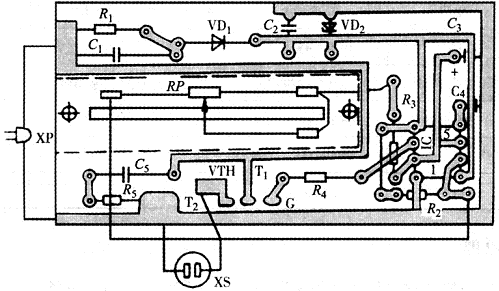

圖20-2 模擬自然風控制器電路PCB板及裝配圖
