電工實訓項目報告

2021-11-11 09:22

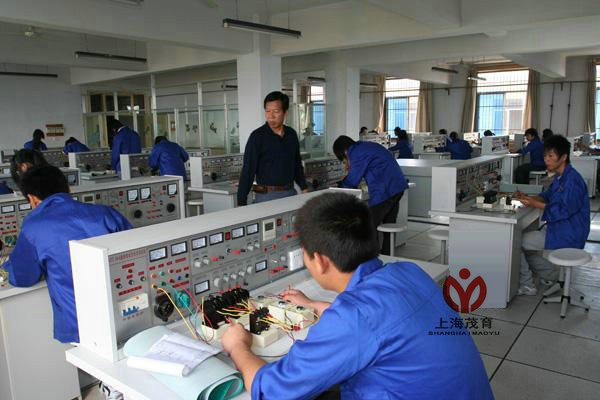

電工實訓背景:電工實訓是職業教育中的重要的實踐教學環節。它對我們掌握電工基本的理論知識,運用基本知識,訓練電工基本技能,增強實踐能力,達到職業教育培養目標的要求有著十分重要的意義和作用。它是我們從學校走向社會工作崗位的一個紐帶和橋梁,是我們由學生角色向工人角色轉換的訓練和檢驗。在將來的就業中,動手能力,實踐經驗等等都是很重要的。

二、電工實訓內容:
1 接線(啟動/停止、正反轉、星三角降壓啟動);
2 故障排除;
3 測絕緣電阻;
4 直流電動機的安裝、接線和調試;
5 用單/雙臂電橋測量導線的電阻;
6 檢修低壓電纜終端等。
三、電工實訓目的:
1、掌握導線連接方法和常用電工工具的使用方法;
2、掌握星三角降壓啟動的工作原理及連接方法;
3、掌握從電路圖入手分析排除電路故障;
4、掌握兆歐表的使用方法和注意事項
5、掌握直流電動機的接線和調試
6、掌握交流電動機的原理和安裝
7、掌握單/雙臂電橋測量導線電阻的方法
8、掌握檢修低壓電纜終端的方法

四、電工實訓成果:
項目一 交流異步電動機Y—△降壓啟動控制線路
1、實訓目的
掌握星三角降壓啟動的工作原理及連接方法
2、實訓器材
低壓熔斷器 1個
交流接觸器 3個
熱繼電器 1個
時間繼電器 1個
按鈕開關 3個
導線 若干
電工工具 1套
三項鼠籠式異步電動機 1臺
3、實訓原理
合上QS后,按下SB1時,接觸器KM、KMy和時間繼電器KT吸合,KM主觸頭閉合、KMy主觸頭閉合,電動機Y啟動。同時,KM的常開輔助觸頭閉合自鎖,KMy常
閉輔助觸頭斷開起聯鎖作用,以免KM
△吸合造成相間短路。幾秒鐘后,時間
繼電器延時時間到,其常閉觸頭KT延時
斷開,接觸器KMy釋放,電動機從Y形
連接解除,KMy常閉輔助觸頭恢復閉合,
KT延時常開也延時閉合,使接觸器KM
△通電閉合,KM△主觸頭閉合使電動機
以△形連接在全壓下運行,同時KM△常開輔助觸頭閉合自鎖。KM△的常開輔助觸頭斷開起連鎖作用,以免KMy吸合造成相間短路。時間繼電器KT也同時釋放,Y—△降壓啟動過程結束。
4、實訓步驟
a、先斷開總電源,然后按照電路圖進行接線 。
b、接線完畢,仔細檢查線路,確認接線無誤后,接通交流電源。
c、合上開關 QS,此時電機不轉,按下按鈕SB1,電機即可起動。
5、注意事項
a、接線前(包括改接線路后)都必須斷開電源,嚴格遵守“先斷電,后拆線”的原則。
b、電機在運轉時,電壓和轉速都很高,切勿觸碰導電和轉動部分,以免發生人身和設備事故。
c、接好線路后必須經過指導老師檢查,方可通電。
d、調整時間繼電器的整定時間,觀察接觸器 KM。
e、注意安全。
項目二 直流雙臂電橋的使用
1、實訓目的
學會雙臂電橋的使用
2、實訓器材
直流雙臂電橋 1臺
萬用表 1臺
電阻 若干
3、實訓步驟
a、它是用來精密測量小電阻(1Ω以下)的比較儀器
b、使用前先把檢流計鎖扣或者短路開關打開,調解調零器使指針置于零位。
c、先用萬用表對被測電阻進行初步測量Rx。
d、被測電阻Rx的電流端應與電橋的電流端C1、C2相連接;Rx的電位端應與電橋的電位端P1、P2端相連接。接線原則是電流端在電位端的外側。
e、外接電源端鈕
f、測量時,先接通電源按鈕,在接通檢流計按鈕;測量完畢后,先松開檢流計按鈕,再松開電源按鈕。以防因自感電動勢而損壞檢流計。
g、Rx=比率臂數值*比較臂數值
h、測量完畢,應將檢流計的鎖扣鎖住。
4、注意事項
因雙臂電橋工作電流大,故測量要迅速
連接導線應短而粗,接線要正確注意安全
項目三 直流電動機的接線和調試
1、實訓目的
掌握直流他勵電動機的接線方法
掌握直流電動機電刷中性位置的判斷方法
2、實訓器材
直流他勵電動機 1臺
直流穩壓電源 1臺
萬用表 1臺
兆歐表 1臺
工具 1套
導線 若干
轉速測量儀 1個
直流電源(220V)
3、實訓步驟
(1)、理相用萬用表的歐姆檔(R*1、R*10檔)去測量電機的出線端,則: 他勵繞組——阻值最大
電樞+換向繞組——阻值很小,且轉動轉子時阻值變化 補償繞組——阻值很小,且轉動轉子時阻值不變化
(2)、測絕緣
用兆歐表分別測(3+3)次,若的讀數大于5兆歐則證明絕緣良好。
(3)、找中性位置
感應法找中性位置
a、原理:它是基于電刷在中性位置時,在主磁極繞組和靜止的電樞繞組之間的感應電動勢為零,即電樞對主磁極場完全平衡
b、方法:當電樞靜止時,將萬用表的毫安
檔接到電樞繞組兩端。勵磁繞組通過開關K接到3—5伏左右的直流電源上。當開關打開或閉合瞬間,萬用表的指針會左右搖擺,這時將電刷架順著電動機轉向或逆著轉向慢慢移動,重新測量,直到萬用表指針幾乎不動,這時電刷的位置既是中性位置。 c、如圖所示
(4)、接線
a、勵磁繞組接勵磁輸出,電樞+換向與補償繞
組串聯接到直流輸出
b、接線原理圖如圖所示
(5)、測轉速:用轉速測量儀測轉速
4、注意事項
a、勵磁繞組和電樞繞組應同時接通直流電源
b、直流輸出電壓應從小到大調解(0—180V)
c、注意安全
五、電工實訓心得:
通過本次
電工實訓使學生對電氣元件及電工技術有一定的感性和理性認識,同時,通過實訓獲得了實際生產知識和安裝技能,掌握繼電器控制線路及其元件的工作原理,電工技術知識及掌握電子線路的基本原理、基本方法。掌握通過電路圖安裝與調試技術。通過具體的電路圖,初步掌握簡單電路元件裝配及對故障的診斷和排除。
