了解現代空調的制熱制冷原理
2021-11-27 10:40現代空調是現代人們辦公以及家居生活中常常離不了的一類電器產品，在夏天的時候，空調具有制冷的作用，而在冬天，空調具有制熱的作用，同樣的組成結構，空調是如何達到這樣的要求的呢? 現代制冷與空調系統實訓考核裝置的研制已經成為許多大中專院校及中高職學校制冷空調專業實驗實訓室中的一種重要實訓裝置,它為教師更好的實施教學、學生更好的進行學習提供了方便�，F(xiàn)代制冷與空調系統實訓考核裝置能在教學課堂中發揮更大作用，在教學及實訓過程中能使學生更全面的了解和掌握現代制冷與空調系統實訓考核裝置的工作原理和維修技能。
一、空調制冷原理：
空調器通電后，制冷系統內制冷劑的低壓蒸汽被壓縮機吸入并壓縮為高壓蒸汽后排至冷凝器。同時軸流風扇吸入的室外空氣流經冷凝器，帶走制冷劑放出的熱量，使高壓制冷劑蒸汽凝結為高壓液體。高壓液體經過過濾器、節流機構后噴入蒸發器，并在相應的低壓下蒸發，吸取周圍的熱量。同時貫流風扇使空氣不斷進入蒸發器的肋片間進行熱交換，并將放熱后變冷的空氣送向室內。如此室內空氣不斷循環流動，達到降低溫度的目的。
二、空調制熱原理：
熱泵制熱是利用制冷系統的壓縮冷凝器來加熱室內空氣�？照{(diào)器在制冷工作時，低壓制冷劑液體在蒸發器內蒸發吸熱而高溫高壓制冷劑在冷凝器內放熱冷凝。熱泵制熱是通過電磁換向，將制冷系統的吸排氣管位置對換。原來制冷工作蒸發器的室內盤管變成制熱時的冷凝器，這樣制冷系統在室外吸熱向室內放熱，實現制熱的目的。
三、現代制冷與空調系統實訓考核裝置技術性能：
1、輸入電源：單相三線 220V±10% 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.5kVA
4、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、現代制冷與空調系統實訓考核裝置結構與組成：

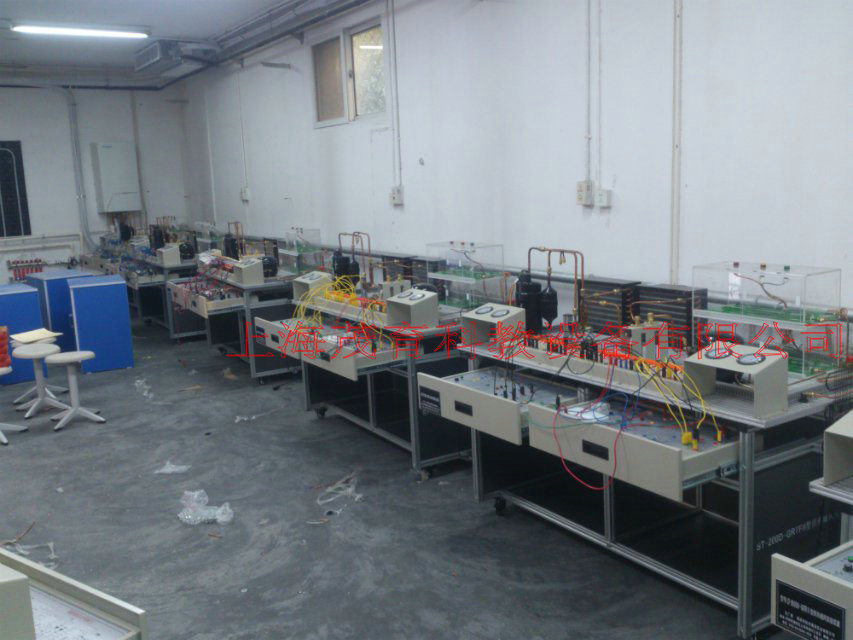

1、裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2、導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3、空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4、電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。
5、電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6、電源及儀表模塊：單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8、制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
9、電流型漏電保護裝置：1套，
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
五、現代制冷與空調系統實訓考核裝置實訓項目：
1、空調系統管路設計、組裝、接線和調試項目
管路設計任務： 空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
系統組裝任務：將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
系統接線任務：判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
系統調試任務：完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
2、電冰箱系統管路設計、組裝、接線和調試項目：
管路設計任務：冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
系統組裝任務：將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
系統接線任務：判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
系統調試任務：完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整
